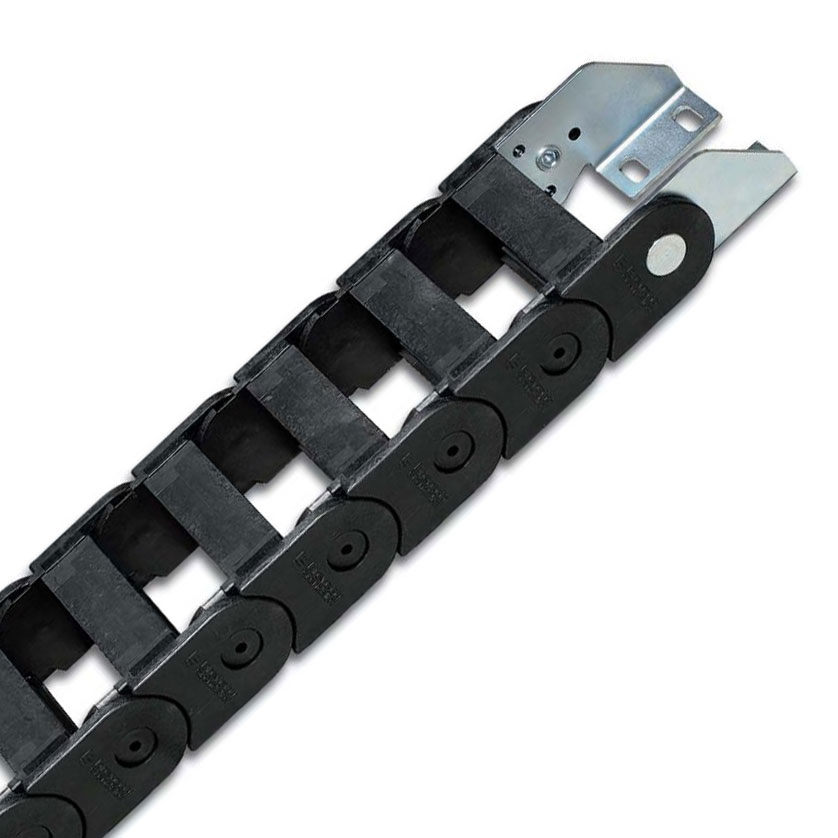

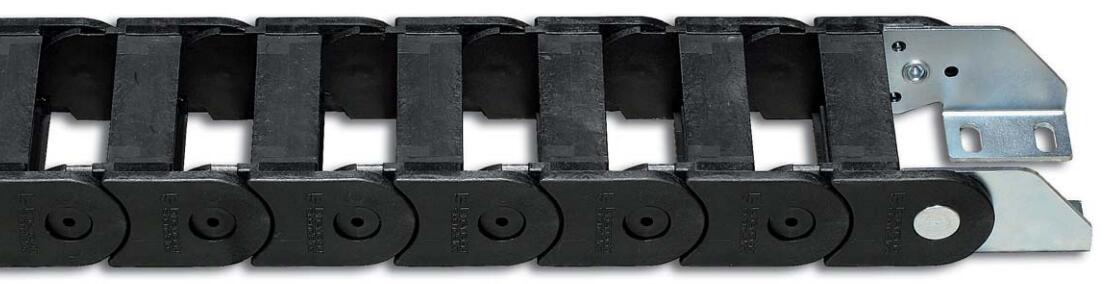

25mm尼龍拖鏈：
內部高 (D) 25 mm，尼龍拖鏈帶有大的中心抗磨銷軸的單鏈節(jié)結構，同樣抗扭抗拉?？梢蕴峁┐怪钡姆指羝?。如果使用導向槽，這種拖鏈特別適合長行程應用。

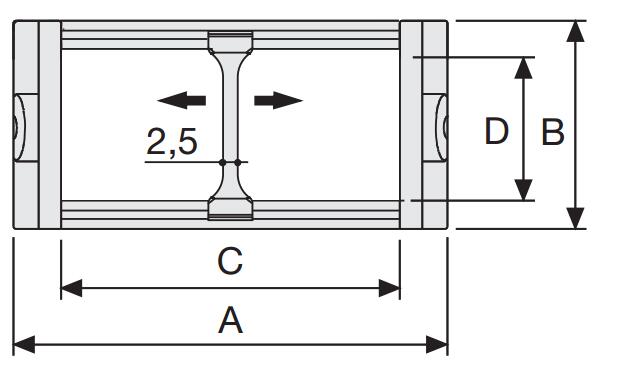

| A | B | C | D | R |
每米重量 |
|
mm |
mm |
mm |
mm |
mm |
kg |
|
57 |
38 |
40 |
25 |
050-060-075-100-125-150 |
0.90 |
|
77 |
38 |
60 |
25 |
050-060-075-100-125-150 |
0.95 |
|
93 |
38 |
76 |
25 |
050-060-075-100-125-150 |
1.05 |
|
120 |
38 |
103 |
25 |
050-060-075-100-125-150 |
1.15 |
|

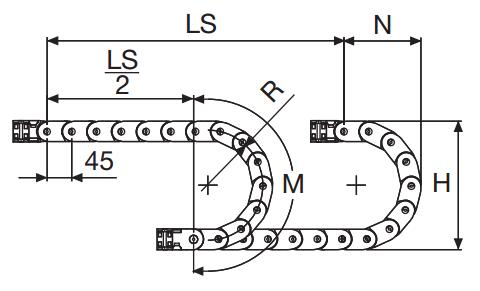

R(mm) |
H(mm) |
N(mm) |
M(mm) |
N1(mm) |
M1(mm) |
|
050 |
138 |
115 | 250 | 145 | 300 |
|
060 |
158 | 125 | 280 | 155 | 335 |
|
075 |
188 | 140 | 325 | 185 | 420 |
|
100 |
238 | 165 | 405 | 275 | 635 |
|
125 |
288 |
190 | 485 | 360 | 855 |
|
150 |
338 | 215 | 565 | 445 | 1075 |

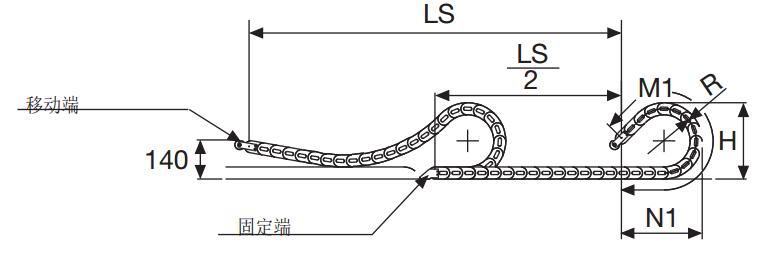

對于滑行應用，技術參數可以根據頻率，附加重量以及環(huán)境的不同略做改變

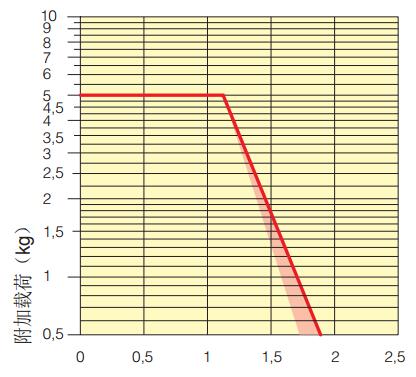

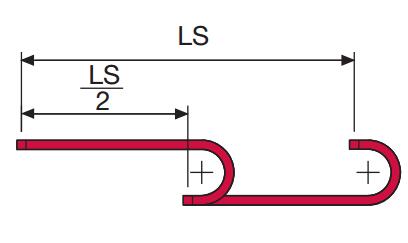

LS/2 最大的無支撐長度
表格中標記紅色的區(qū)域是表示的不同寬度的拖鏈所能承受的重量的不同。
對于超出圖表中所列明的行程長度和負載重量的自支撐能力范圍的，需要考慮增加滾輪支撐的可能性

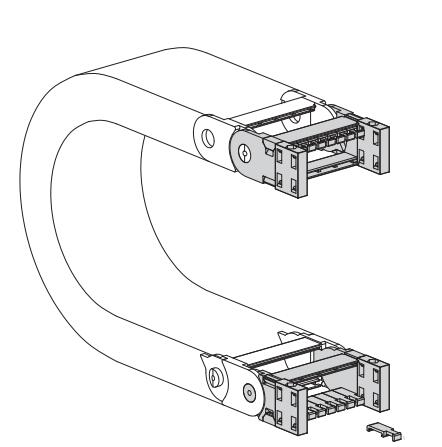

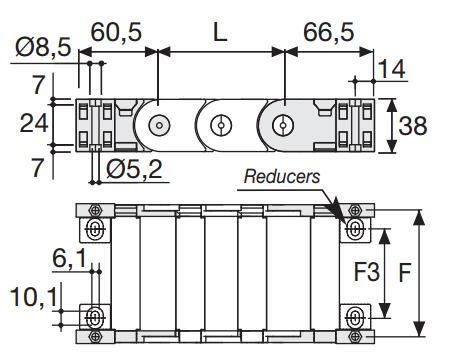

尼龍拖鏈端部連接頭端部連接頭裝置允許拖鏈的兩端都與設備相連。 端部連接頭的電纜夾和行程中點的限位器可以根據需要提供。
尼龍拖鏈從彎曲段外側/內側固定
尼龍拖鏈的端部連接頭行程中點限位器

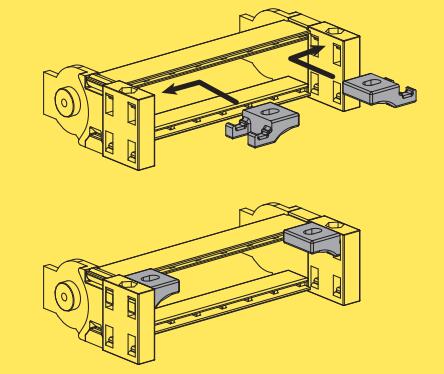

限位器安裝在彎曲段內側

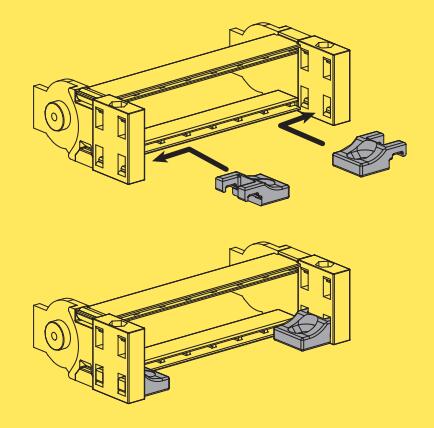

限位器安裝在彎曲段外側
